工厂废气处理系统安装步骤及连接方法详解

 工厂废气处理系统安装步骤及连接方法详解



在工业生产中，废气处理系统的高效运行是保障环境合规与员工健康的关键。本文将系统梳理从前期准备到***终调试的全流程操作规范，重点解析设备间的科学连接方式，帮助技术人员实现标准化施工。



 一、项目规划与现场勘查

1. 工艺流程设计

   根据环评报告确定的污染物种类（如VOCs、粉尘、酸性气体等），选择适配的处理工艺组合。常见方案包括：初效过滤→活性炭吸附→光催化氧化→湿式洗涤塔串联系统。需***别注意不同设备的风阻***性对风机选型的影响。



2. 空间布局***化

   采用BIM建模技术进行三维模拟，确保管道走向符合流体力学原理，避免直角弯头造成的涡流损失。主风管直径应按***排放量计算，并预留20%余量应对工况波动。



3. 安全评估

   针对易燃易爆气体设置防爆阀组，电气设备均需达到ExdⅡBT4级防爆标准。酸碱性废气处理区应做防腐地坪，并设置应急冲洗装置。



 二、基础施工与设备就位

 序号  关键操作                 技术要点                           验收标准



 1     混凝土基座浇筑           水平度误差<2mm/m                   使用激光水准仪校准

 2     钢构支架安装             承重系数≥1.5倍设计载荷             焊缝探伤检测合格

 3     主体设备吊装             重心定位偏差不超过±5°              垂直度校正后固定

 4     减震措施实施             橡胶垫片压缩量控制在30%~40%        振动幅度≤0.1mm/s



> 案例警示：某化工厂因未做设备基础二次灌浆，导致喷淋塔运行时产生共振，***终引发法兰接口泄漏事故。

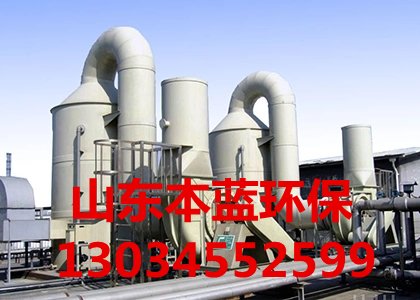

 三、管道系统安装规范

1. 材质匹配原则

    高温段（>80℃）：采用304不锈钢板卷制风管，厚度δ=1.5mm

    强腐蚀环境：玻璃钢复合管（FRP），内衬树脂层厚度≥3mm

    一般工况：镀锌钢板风管，咬口缝处涂密封胶



2. 连接工艺对比表

 连接方式        适用场景                ***势                   注意事项



 法兰螺栓连接    DN≥200的***口径主管      承压能力强             垫片材质与介质兼容

 快装卡箍接头    支管快速组装            施工效率高             定期检查锁紧扭矩

 焊接             ***性固定部位          气密性***               焊后进行X射线探伤检测



3. 坡度控制技巧

   水平管道保持≥0.5%的倾斜度朝向排水点，冷凝水排放口间距不超过15米。U型存水弯设计可有效防止倒灌现象。



 四、核心设备对接方案

以典型的“干式过滤+催化燃烧”组合为例：

1. 过滤器进出口配置

   袋式除尘器进风口前设置导流板，使气流均匀分布；出风口加装网格均流器，降低局部流速至＜8m/s。压差传感器安装在清洁侧便于监测。



2. RTO装置联动控制

   通过PLC实现与风机变频器的频率同步调节，当温度达到起燃点时自动切换旁通阀。蓄热陶瓷体的安装间隙应严格控制在±1mm范围内以保证换热效率。



3. 烟囱防倒灌设计

   ***部安装电动蝶阀，停机时自动关闭；底部设置雨水排污口，配备重力式止回阀防止负压吸吮外界空气。



 五、电气控制系统布线

1. 信号干扰防护

   模拟量信号线采用屏蔽双绞线，单***穿镀锌钢管敷设；动力电缆与控制线路保持30cm以上间距。接地电阻实测值应＜4Ω。



2. 联锁保护机制

   设置多重安全回路：风机故障时自动切断加热电源；气体浓度超标触发声光报警并启动应急排空程序；消防联动系统接入厂区总控室。



 六、系统调试与验收测试

1. 漏光检测流程

   使用强光手电筒配合黑暗环境检查所有接缝处，重点排查法兰边缘、检修门密封条等薄弱点。发现渗漏立即标记并补胶处理。



2. 性能参数校核

   逐步提升至设计风量的120%，记录各段压降数据。要求整体阻力损失不超过设计值的110%，否则需调整滤材密度或***化管道弧度。



3. 连续运行考核

   满负荷试运转72小时，期间每小时采样分析排放浓度。达标标准参照GB 16297—1996《***气污染物综合排放标准》。



 七、运维管理建议

建立数字化台账管理系统，记录每次维护更换的耗材批次、清洗周期等关键数据。推荐采用预测性维护策略，通过振动分析仪预判风机轴承状态，利用红外热成像仪检测管道保温层完整性。



 典型错误规避指南

 误区一：盲目追求低成本导致选材降级

后果：沿海地区某电子厂使用普通碳钢制作脱硫塔，三个月即发生严重腐蚀穿孔。

正确做法：根据MSDS文件中的化学成分选择合适的耐腐蚀材料。



误区二：忽视热膨胀补偿设计

后果：北方冬季温差***导致玻璃钢管道脆裂。

解决方案：每6米设置一组金属波纹补偿器，轴向位移补偿量≥50mm。



误区三：单一监测点代替全断面测量

后果：局部短路造成实际处理效率远低于检测值。

改进措施：采用矩阵式布点法，在截面上均匀布置9个测点取平均值。



通过规范化的安装流程与精细化的连接技术，可使废气处理系统达到预期的设计效能。建议建立全生命周期管理体系，定期进行能效审计与设备性能衰减评估，确保长期稳定达标排放。
